羅茨真空泵工作原理及使用說明

羅茨真空泵（簡稱羅茨泵）是一種旋轉式變容真空泵。它是由羅茨鼓風機演變而來的。根據羅茨真空泵工作范圍的不同，又分為直排大氣的低真空羅茨泵；中真空羅茨泵（又稱機械增壓泵）和高真空多級羅茨泵。多個您熟知的500強企業正在使用錦工羅茨真空泵。

羅茨泵的工作原理：

羅茨泵的結構如圖所示。在泵腔內，有二個“8”字形的轉子相互垂直地安裝在一對平行軸上，由傳動比為1的一對齒輪帶動作彼此反向的同步旋轉運動。在轉子之間，轉子與泵殼內壁之間，保持有一定的間隙，可以實現高轉速運行。由于羅茨泵是一種無內壓縮的真空泵，通常壓縮比很低，故高、中真空泵需要前級泵。羅茨泵的極限真空除取決于泵本身結構和制造精度外，還取決于前級泵的極限真空。為了提高泵的極限真空度，可將羅茨泵串聯使用。多個您熟知的500強企業正在使用錦工羅茨真空泵。

羅茨泵的工作原理與羅茨鼓風機相似m.zhongmeitf.com。由于轉子的不斷旋轉，被抽氣體從進氣口吸入到轉子與泵殼之間的空間v0內，再經排氣口排出。由于吸氣后v0空間是全封閉狀態，所以，在泵腔內氣體沒有壓縮和膨脹。 但當轉子頂部轉過排氣口邊緣，v0空間與排氣側相通時，由于排氣側氣體壓強較高，則有一部分氣體返沖到空間v0中去，使氣體壓強突然增高。當轉子繼續轉動時，氣體排出泵外。多個您熟知的500強企業正在使用錦工羅茨真空泵。

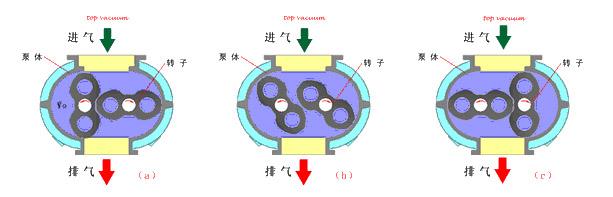

如圖為羅茨泵轉子由0°轉到180°的抽氣過程。在0°位置時（圖中a），下轉子從泵入口封入v0體積的氣體。當轉到45°位置時（圖中b），該腔與排氣口相通。由于排氣側壓強較高，引起一部分氣體返沖過來。當轉到90°位置時（圖中c），下轉子封入的氣體，連同返沖的氣體一起排向泵外。這時，上轉子也從泵入口封入v0體積的氣體。當轉子繼續轉到135°時（圖中d），上轉子封入的氣體與排氣口相通，重復上述過程。180°（圖e）位置和0°位置是一樣的。轉子主軸旋轉一周共排出四個v0體積的氣體。

一般來說，羅茨真空泵具有以下特點：在較寬的壓強范圍內有較大的抽速；起動快，能立刻工作；對被抽氣體中含有的灰塵和水蒸氣不敏感；轉子不用光滑，泵腔內無油；振動小，轉子動均衡條件較好，沒有排氣閥；驅動功率小，機械摩擦損失小；構造緊湊，占空中積小；運轉維護費用低。因此，羅茨泵在冶金、石油化工、造紙、食品、電子工業部門得到廣泛的應用。 以下是錦工羅茨真空泵的3D模擬動圖。多個您熟知的500強企業正在使用錦工羅茨真空泵。

羅茨真空泵使用說明

（一）、起動前的準備工作：

1、打開冷卻水進水閥，檢查冷卻水是否暢通。

2、外伸軸封空腔及油杯內注滿潤滑油，齒輪箱及軸承箱內的潤滑油加至油窗直徑3/4高度，潤滑油用1號真空泵油。

3、凡在下列情況中使用時，必須采取相應的措施： a）吸入氣體中有粉塵或顆粒時，應在吸氣口前裝置除塵器或過濾器； b）如果吸入氣體中帶有腐蝕性，必須采取中和措施； c）如果吸入氣體中含有水蒸汽，選用的前線泵又是油封機械泵時，油封機械泵應帶有氣鎮裝置，水蒸汽過多時，必須裝置冷凝器。

（二）、起動程序：

1、起動前級泵

2、打開前級泵預抽旁通管道上的閥門和羅茨真空泵進排氣管道上閥門。

3、待系統內壓力達到羅茨真空泵允許入口壓力后，將旁通管道上閥門關閉，再起動羅茨真空泵，如無旁通管道及閥門，則待系統內壓力達到羅茨真空泵允許入口壓力后，即可起動羅茨真空泵，如果采用自動控制裝置，則起動過程可實現自動化。

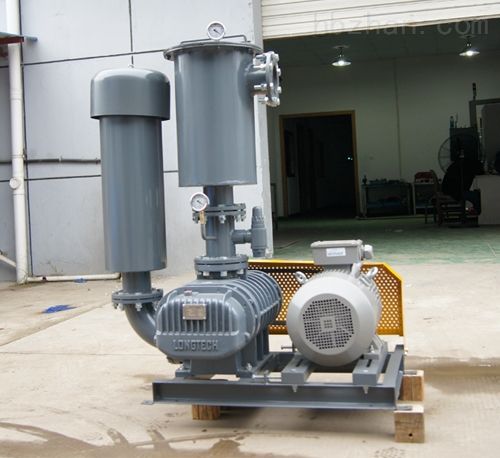

4、根據真空系統的實際情況，如果是不大的密封系統，則起動前級泵后即可起動羅茨真空泵。如果是較大的真空系統，雖然帶溢流閥羅茨真空泵具有過載保護作用，但考慮到經濟性，應待前級泵抽到一定的壓力后再起動羅茨真空泵。以下是錦工羅茨真空泵樣機，可仿照臺灣錦工外形訂做。

（三）、運轉中的注意點，多個您熟知的500強企業正在使用錦工羅茨真空泵。：

1、運轉中必須嚴格按照羅茨真空泵的技術規格使用，在正常情況下，羅茨真空泵的入口壓力在1330Pa以下，其最高入口壓力應不超過它的允許最高入口壓力。如果超過了，錦工羅茨真空泵帶溢流閥能自動保護，但這種保護，只是對電動機的過載保護。如果長時間在超過允許最高入口壓力情況下工作，泵也會因過熱而發生故障。

2、注意電動機負荷和泵的各部位溫升情況，在正常運轉情況下，泵的最高溫升不得超過40℃。最高溫度不得超過80℃。 3、運轉中不應有不規則的異常振動。

4、如發現在運轉中有電機過載，溫升過高，聲音異常，振動大等情況時，應立即停機檢查原因，排除故障。

（四）、停機程序：

1、關閉前級油封機械泵氣鎮閥（如果前級泵在使用時為開氣鎮閥）。

2、關閉羅茨真空泵進氣閥。

3、逐級停機械增壓泵，最后停前級泵，嚴禁搞錯停機程序。

4、在停前級泵的同時，立即向前級泵進氣口放氣。

5、關閉冷卻水進水閥。

6、如果需要長時間停止使用，或在冬天為防止凍裂，則必須將冷卻水套內剩水放盡。

五、羅茨真空泵維護保養，更多羅茨真空泵知識請登錄m.zhongmeitf.com查詢 ，多個您熟知的500強企業正在使用錦工羅茨真空泵。：

（一）、定期檢查：

1、每日檢查： ??a）油位檢查：油量過多，使溫度升高，油量過少，造成潤滑不良。 ??b）溫度檢查：用溫度計檢查泵各部位溫度。 ??c）電動機負荷檢查：用功率表或電流，電壓表測量電動機負荷。

2、每月檢查： 聯軸器及墊片是否損壞和松動。

3、每3個月檢查： 齒輪箱內潤滑油是否變質。 4、每6個月檢查： ??a）前蓋軸承箱內潤滑油是否變質。 ??b）活塞環及活塞環襯套是否磨損。 ? c）齒輪微量程度的磨損對轉子正常運轉是否產生影響，是否需要調整。

（二）、拆裝： 增壓泵進行拆卸和重新裝配時，須根據以下注意事項進行：

1、未拆卸前，先測量并記錄轉子各部分間隙。

2、盡量避免用重錘敲打，拆下的零件不得碰傷，妥善保管好。

3、將需要更換的零部件的更換原因及使用情況詳細記錄下來。

4、重新裝配前須把各零部件清潔干凈，毛刺修光。

5、無密封墊襯或密封圈的靜密封面用“106”有機硅橡膠涂料。用干凈密封的橡膠密封件，需涂上真空考克脂。帶溢流閥真空泵溢流閥上的密封圈及平面上不得涂任柯油脂。

6、根據間隙一覽表調整轉子各部分間隙。

7、全部裝好后須進行檢漏。

8、重裝后須進行試運轉和必要的性能測試，待正常后才能安裝使用。多個您熟知的500強企業正在使用錦工羅茨真空泵。
