螺桿式風機發展較晚，是一種新型的回轉式風機，分為單螺桿與雙螺桿式，市場上常見的為雙螺桿式。雙螺桿結構由瑞典人里斯曼發明，最先用于壓縮機領域，到20世紀末，雙螺桿結構在鼓風機領域才開始獲得較快發展，并在諸多應用領域展現里良好的易用性，如節能、穩定等。憑借良好的性能，在較多領域開始逐漸替代羅茨等傳統風機。
一、螺桿風機的結構
以錦工雙螺桿鼓風機為例，螺桿風機一般主要由外罩、主機、電機、空氣過濾器、消音器、油泵油箱以及油慮等部分構成。錦工雙螺桿鼓風機可根據客戶要求進行定制，比如去掉外罩、改為無油系統等。

錦工螺桿鼓風機結構

螺桿主機作為螺桿風機的核心部件，其結構直接決定了風機性能的優劣。螺桿主機主要由機殼、螺桿轉子、齒輪箱、軸承、軸封等主要部件構成。

二、螺桿風機的運行原理
螺桿式風機的運行原理是兩根平行的陰陽轉子在“∞”形氣缸中相互嚙合形成工作容積，通過同步齒輪，轉子作反向高速轉動，隨著轉子轉動工作容積的大小發生周期性的變化，在氣體輸送過程中同時實現氣體的壓縮。螺桿式風機的工作循環可分為吸氣、壓縮和排氣三個過程。其循環過程如下所示：
1、吸氣過程
氣體經吸氣口進入轉子齒間容積，隨著轉子的轉動，齒間容積不斷擴大，當齒間容積達到最大時，齒間容積與吸氣口斷開，吸氣過程結束。

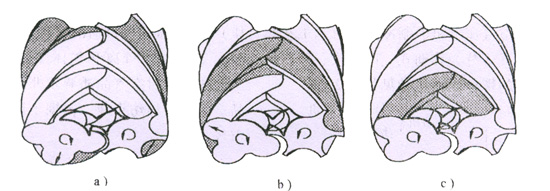

?吸氣過程即將開始????????????? ? ????? 吸氣過程??????? ?????? ?????? 吸氣過程結束

2、壓縮過程
吸氣結束后轉子繼續轉動。螺桿轉子呈螺旋形，轉動過程中，齒間容積產生由大到小的周期性變化，對容積內的氣體產生壓縮，氣體壓力上升。

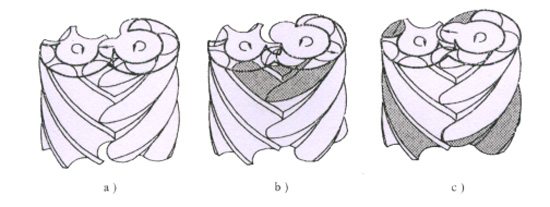

壓縮過程即將開始???????????????????????????壓縮過程中???????????????????????????? 壓縮過程結束

3、排氣過程
齒間容積與排氣口連通后，排氣過程開始。轉子轉動過程中，齒間容積不斷減小，將壓縮后的氣體送至排氣管。此過程一直延續到該容積達到最小值為止。

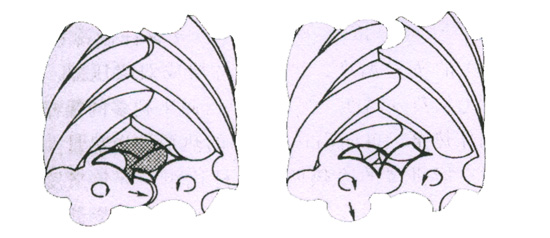

排氣開始?????????????????????????????????????????????????排氣結束

三、?螺桿式風機的特點
與羅茨風機等不同，?螺桿式風機在腔體內氣體輸送的過程中實現了內壓縮，因此螺桿擁有羅茨大部分的優點之外，同時比羅茨具備更高的效率，且氣體的輸送壓縮的過程是連續漸進的，氣流脈動更低，排氣噪音、溫度控制等均要優于羅茨等傳統風機。
作為近年來新興發展的回轉式鼓風機種類，螺桿風機因其結構簡單，穩定、節能低噪音等優勢，開始普遍出現在曝氣、氣水反沖、氧化脫硫、流化/均化工藝、氣力輸送等應用中，并將會成為各個行業風機選擇亮點。
